东莞厂房防火卷帘的分类及安装方法

一、防火卷帘分类（厂房常用）

1. 钢质防火卷帘（GFJ）

• 材质：0.8–1.5mm 冷轧钢板 / 镀锌板

• 耐火：非隔热型（C 类），仅保完整性，不配水冷却不能单独作防火墙

• 耐火极限：F2（≥2h）、F3（≥3h）

• 优点：强度高、抗风压、耐用、便宜

• 缺点：重、噪音大、不隔热、需水幕保护

• 适用：厂房防火墙、大跨度、高风压、预算有限（需配喷淋）

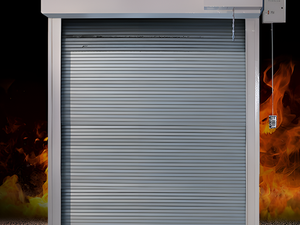

  钢质防火卷帘




2. 无机纤维复合防火卷帘（WFJ）

• 材质：陶瓷纤维布 + 耐高温涂层 + 防火玻纤布（多层复合）

• 耐火：非隔热型（C 类），完整性好

• 优点：轻、噪音小、跨度大（≤12m）、无需水幕、美观

• 缺点：抗风压一般、怕尖锐物、寿命略短

• 适用：厂房疏散通道、中庭、洁净车间、大洞口

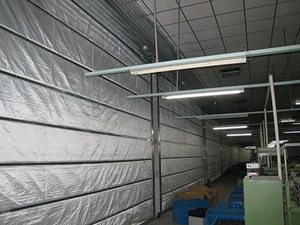

  无机纤维复合防火卷帘




3. 特级防火卷帘（TFJ）—— 厂房首选

• 类型：双轨双帘无机复合（主流）、钢质复合

• 耐火：隔热型（A 类），完整性 + 隔热性双达标

• 耐火极限：≥3.0h（可直接代防火墙，不需水幕）

• 优点：全功能、防烟隔热、安全可靠、消防验收稳过

• 适用：东莞厂房防火分区、防火墙、重要疏散口、消防重点区域

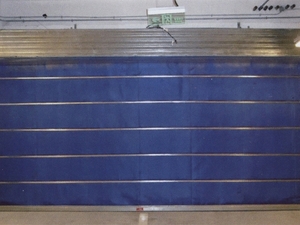

  特级双轨双帘无机复合防火卷帘




4. 按启闭方式（厂房）

• 垂直卷（主流）：普通卷筒、折叠提升（超高厂房）

• 侧向卷：适合弧形 / 异形洞口、扶梯

5. 东莞厂房选型速判

• 防火分区（代防火墙）：特级双帘（3h）

• 普通通道 / 分隔：无机复合（2h）

• 大跨度 / 高风压 / 露天：钢质 + 喷淋

二、厂房设置要求（GB 50016+GB 50877）

1. 尺寸规范（关键）

• 分隔宽度 ≤30m：卷帘宽 ≤10m

• 分隔宽度 >30m：卷帘宽 ≤1/3 宽度且≤20m

• 高度：常规 ≤6m；超高用折叠提升式

2. 数量与联动

• 每个防火分区独立设置

• 两步降（疏散通道）：

  1. 报警 → 降1.8m（人员疏散）

  2. 延时 30s → 全降到底




• 非通道（防火墙）：一步降到底

• 必须配：消防联动、手动按钮、温控释放（73℃自动落）、手动拉链

3. 防烟要求

• 导轨、门楣、座板全密封

• 缝隙用防火密封材料 / 防火胶条封堵

三、标准安装方法（垂直卷・特级 / 无机）

1. 施工准备

• 确认洞口尺寸、结构强度（必须装在梁 / 承重结构）

• 预留：AC380V 电源、消防联动线、接地

• 材料验收：3C 认证、合格证、检测报告

2. 放线定位

• 弹线：导轨、卷轴、电机、控制箱位置

• 导轨垂直度：≤3mm/m，全长≤20mm

• 卷轴水平度：≤2mm/m

3. 安装导轨（核心）

• 固定：预埋 / 膨胀螺栓 M12–M16，间距 600–1000mm

• 嵌入深度：≥50mm（宽 > 3m 每增 1m 加 10mm）

• 导轨与墙体缝隙：防火岩棉 + 密封胶封堵



  防火卷帘导轨安装




4. 安装卷轴、电机、支座

• 支座固定在承重梁 / 混凝土，牢固不晃动

• 电机：0.75–3kW（380V），配温控释放器

• 手动拉链：离地 1.2–1.5m，易操作

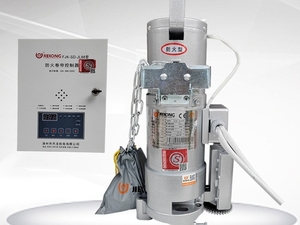

  防火卷帘卷轴电机安装




5. 挂装帘面

• 无机双帘：两帘平行、间距均匀、不摩擦

• 帘面与卷轴多点固定、平整无扭曲

• 两端装防风钩

• 底部装座板（与地面贴合严密）

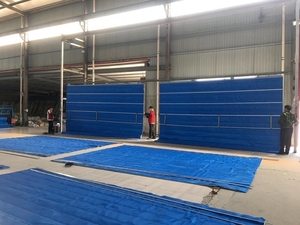

  防火卷帘帘面安装




6. 控制箱与接线

• 控制箱：离地 1.5m、防水防尘、接地可靠

• 接线：消防联动（DC24V）、手动按钮、温控、故障反馈

• 线路穿金属管 / 阻燃管保护

7. 调试（必做）

1. 手动：拉链升降顺畅、无卡滞、无跑偏

2. 电动：按钮上下、停、到位自动停止

3. 联动测试：烟感→降 1.8m；温感→全降

4. 温控释放：73℃自动落帘

5. 密封性：关闭后缝隙 **≤2mm**

8. 防火封堵（验收重点）

• 导轨、门楣、箱体与墙 / 板 / 梁缝隙：防火密封 + 防火岩棉

• 封堵耐火时间 ≥卷帘耐火极限

四、东莞厂房安装关键要点

1. 资质：必须由消防资质单位施工，3C 产品

2. 结构：严禁装在砖墙上 → 必须梁 / 混凝土 / 钢结构

3. 隔热：做防火墙用特级（双帘 3h）；钢质必须配水幕 / 喷淋

4. 联动：两步降 + 温控 + 手动 + 消防反馈齐全

5. 防烟：全密封、封堵到位

6. 验收：东莞需第三方检测 + 消防验收

五、常见错误（东莞厂房常踩坑）

• ❌ 用普通卷帘代替防火卷帘

• ❌ 装在砖墙 / 非承重上，坍塌风险

• ❌ 无机单帘当特级用（不隔热）

• ❌ 导轨固定点少、不垂直、封堵漏

• ❌ 缺温控释放、联动失效、手动拉链过高
